現在、ほとんどのエンタープライズ ネットワークおよびデータセンター ユーザーは、QSFP+ から SFP+ へのポート ブレークアウト スプリット スキームを採用して、既存の 10G ネットワークを効率的かつ安定的に 40G ネットワークにアップグレードし、増大する高速伝送の需要に応えています。この 40G から 10G へのポート分割スキームは、既存のネットワーク デバイスを最大限に活用し、ユーザーがコストを節約し、ネットワーク構成を簡素化するのに役立ちます。では、40G から 10G への伝送を実現するにはどうすればよいでしょうか?この記事では、40G から 10G への伝送を実現するのに役立つ 3 つの分割スキームを紹介します。
ポートブレークアウトとは何ですか?
ブレークアウトにより、ポートの帯域幅を最大限に活用しながら、異なる速度のポートを持つネットワーク デバイス間の接続が可能になります。
ネットワーク機器 (スイッチ、ルーター、サーバー) のブレークアウト モードは、ネットワーク オペレータが帯域幅需要のペースに対応するための新しい方法を開きます。ブレークアウトをサポートする高速ポートを追加することで、オペレーターはフェイスプレートのポート密度を高め、より高いデータ レートへの段階的なアップグレードを可能にすることができます。
40G ポート ブレークアウトを 10G ポートに分割する場合の注意事項
市場のほとんどのスイッチはポート分割をサポートしています。デバイスがポート分割をサポートしているかどうかは、スイッチ製品のマニュアルを参照するか、供給元に問い合わせることによって確認できます。特殊なケースでは、スイッチ ポートを分割できないことに注意してください。たとえば、スイッチがリーフ スイッチとして機能する場合、そのポートの一部はポート分割をサポートしません。スイッチ ポートがスタック ポートとして機能する場合、ポートを分割することはできません。
40 Gbit/s ポートを 4 x 10 Gbit/s ポートに分割する場合は、ポートがデフォルトで 40 Gbit/s で動作し、他の L2/L3 機能が有効になっていないことを確認してください。このプロセス中、システムが再起動されるまでポートは 40Gbps で動作し続けることに注意してください。したがって、CLI コマンドを使用して 40 Gbit/s ポートを 4 x 10 Gbit/s ポートに分割した後、デバイスを再起動してコマンドを有効にします。
QSFP+ から SFP+ へのケーブル接続スキーム
現在、QSFP+ から SFP+ への接続スキームには主に次のものが含まれます。
QSFP+ から 4*SFP+ DAC/AOC への直接ケーブル接続方式

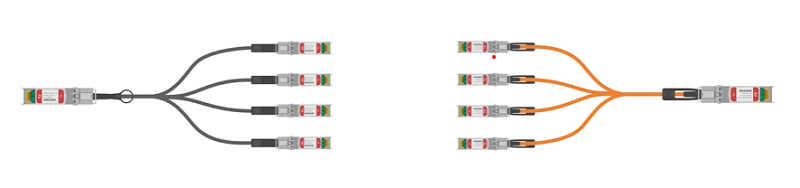

40G QSFP+ から 4*10G SFP+ DAC 銅コア高速ケーブルを選択しても、40G QSFP+ から 4*10G SFP+ AOC アクティブ ケーブルを選択しても、DAC と AOC ケーブルは設計と目的が似ているため、接続は同じになります。次の図に示すように、DAC および AOC ダイレクト ケーブルの一端は 40G QSFP+ コネクタで、もう一端は 4 つの個別の 10G SFP+ コネクタです。 QSFP+ コネクタはスイッチの QSFP+ ポートに直接接続され、4 つの並列双方向チャネルがあり、それぞれが最大 10Gbps の速度で動作します。 DAC 高速ケーブルは銅線を使用し、AOC アクティブ ケーブルはファイバーを使用するため、異なる伝送距離もサポートします。通常、DAC 高速ケーブルの伝送距離は短くなります。これが 2 つの間の最も明らかな違いです。
40G から 10G への分割接続では、追加の光モジュールを購入することなく、40G QSFP+ から 4*10G SFP+ 直接接続ケーブルを使用してスイッチに接続できるため、ネットワーク コストが節約され、接続プロセスが簡素化されます。ただし、この接続の伝送距離は制限されています(DAC≤10m、AOC≤100m)。したがって、キャビネットまたは隣接する 2 つのキャビネットを接続するには、直接 DAC または AOC ケーブルの方が適しています。
40G QSFP+ から 4*LC デュプレックス AOC ブランチ アクティブ ケーブル
40G QSFP+ から 4*LC デュプレックス AOC ブランチ アクティブ ケーブルは、一端に QSFP+ コネクタ、もう一端に 4 つの個別の LC デュプレックス ジャンパを備えた特別なタイプの AOC アクティブ ケーブルです。 40G - 10G アクティブ ケーブルを使用する場合は、4 つの SFP+ 光モジュールが必要です。つまり、40G QSFP+ - 4*LC デュプレックス アクティブ ケーブルの QSFP+ インターフェイスはデバイスの 40G ポートに直接挿入でき、 LC インターフェイスは、デバイスの対応する 10G SFP+ 光モジュールに挿入する必要があります。ほとんどのデバイスは LC インターフェイスと互換性があるため、この接続モードはほとんどのユーザーのニーズをより適切に満たすことができます。
MTP-4*LC 分岐光ファイバージャンパ

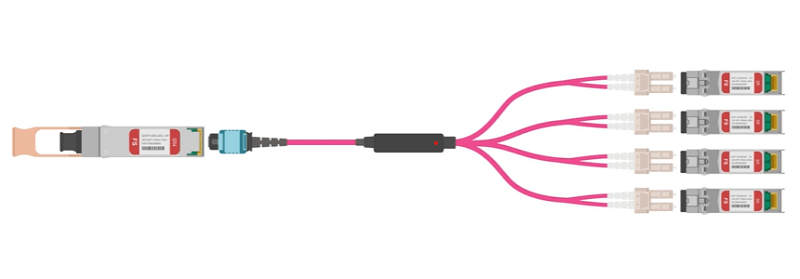

次の図に示すように、MTP-4*LC 分岐ジャンパの一端は 40G QSFP+ 光モジュールに接続するための 8 コア MTP インターフェイスで、もう一端は 4 つの 10G SFP+ 光モジュールに接続するための 4 つのデュプレックス LC ジャンパです。 。各回線は 10Gbps の速度でデータを送信し、40G から 10G への伝送を完了します。この接続ソリューションは 40G 高密度ネットワークに適しています。 MTP-4*LC 分岐ジャンパーは、DAC または AOC 直接接続ケーブルと比較して、長距離のデータ伝送をサポートできます。ほとんどのデバイスは LC インターフェイスと互換性があるため、MTP-4*LC 分岐ジャンパ接続方式により、より柔軟な配線方式をユーザーに提供できます。
弊社で 40G を 4*10G にブレークアウトする方法Mylinking™ ネットワーク パケット ブローカー ML-NPB-3210+ ?
使用例: 注: コマンドラインでポート 40G のブレークアウト機能を有効にするには、デバイスを再起動する必要があります

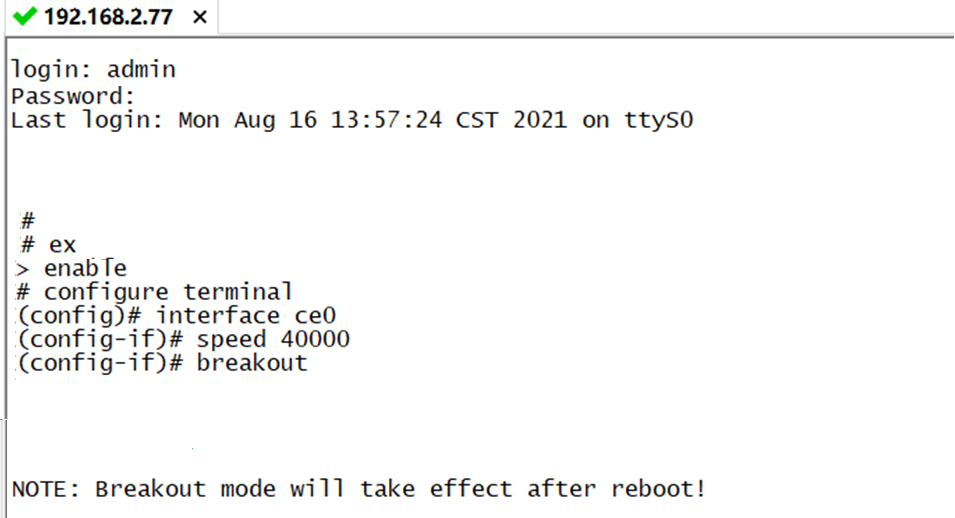

CLI 設定モードに入るには、シリアル ポートまたは SSH Telnet 経由でデバイスにログインします。 「」を実行します有効にする---端末を設定する---インターフェイス ce0---スピード40000---起こる」コマンドを順番に実行して、CE0 ポート ブレークアウト機能を有効にします。最後に、プロンプトに従ってデバイスを再起動します。再起動後は通常通り使用できるようになります。

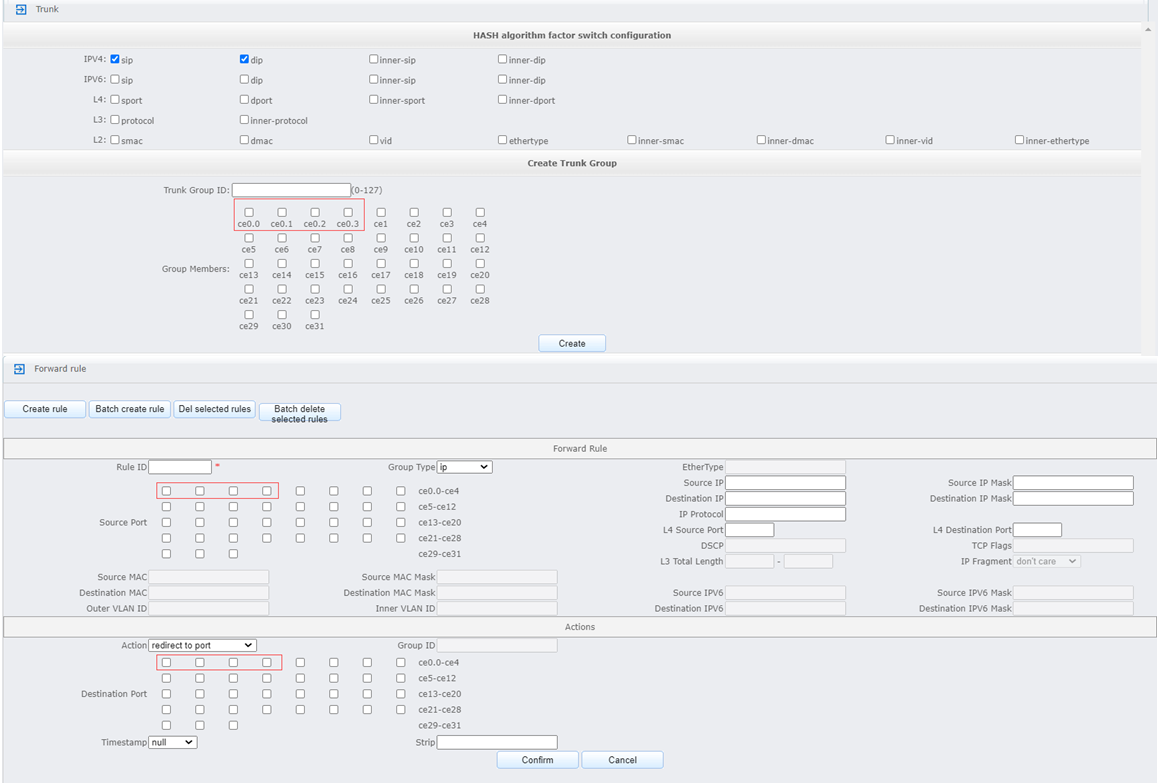

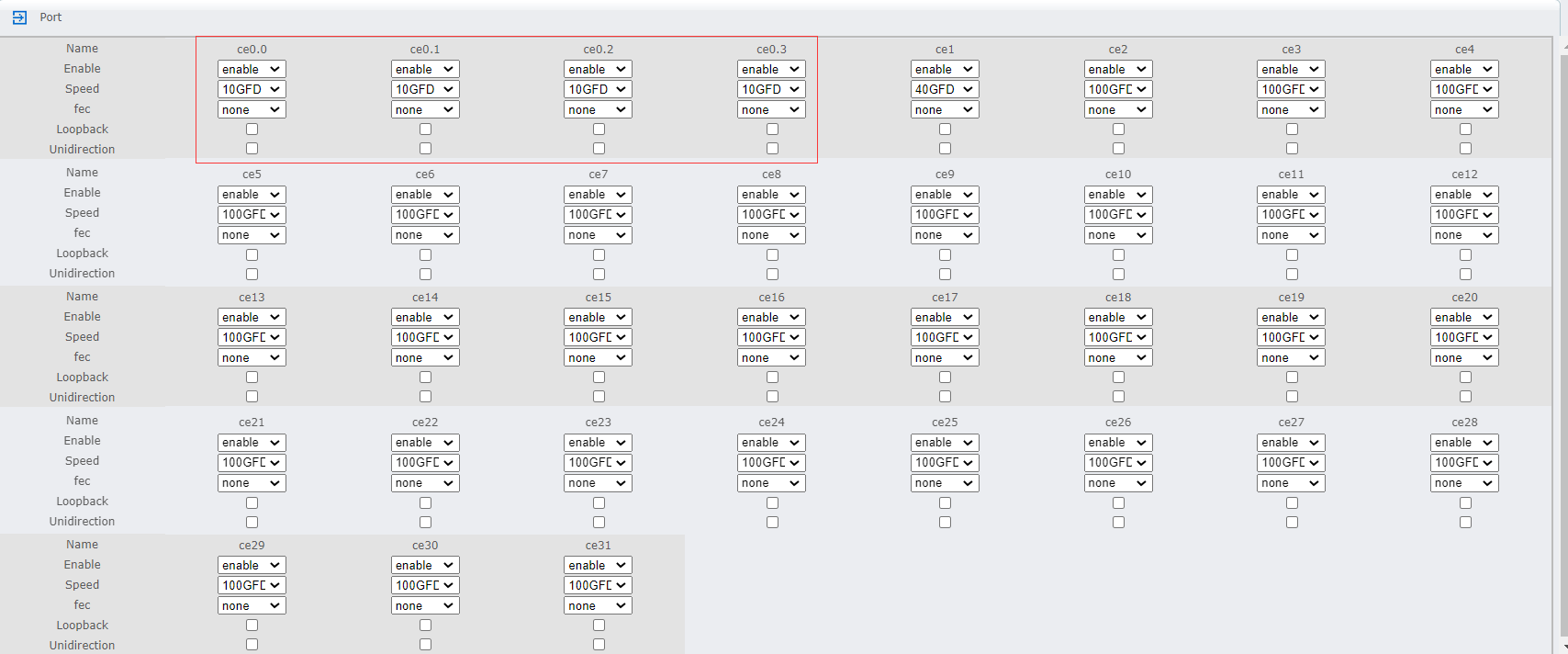

デバイスが再起動された後、40G ポート CE0 は 4 * 10GE ポート CE0.0、CE0.1、CE0.2、および CE0.3 にブレークアウトされています。これらのポートは、他の 10GE ポートとして個別に設定されます。
プログラム例: コマンド ラインで 40G ポートのブレークアウト機能を有効にし、40G ポートを 4 つの 10G ポートにブレークアウトし、他の 10G ポートとして個別に設定できます。
ブレイクアウトのメリットとデメリット
ブレイクアウトの利点:
●高密度化。たとえば、36 ポート QDD ブレークアウト スイッチは、単一レーンのダウンリンク ポートを備えたスイッチの 3 倍の密度を提供できます。したがって、より少ない数のスイッチを使用して同じ数の接続を実現します。
● 低速インターフェイスへのアクセス。たとえば、QSFP-4X10G-LR-S トランシーバを使用すると、QSFP ポートのみを備えたスイッチがポートごとに 4x 10G LR インターフェイスに接続できるようになります。
● 経済的な節約。シャーシ、カード、電源供給装置、ファンなどの共通機器の必要性が低いため。
ブレイクアウトのデメリット:
● より困難な代替戦略。ブレークアウト トランシーバー、AOC または DAC のポートの 1 つが故障すると、トランシーバーまたはケーブル全体を交換する必要があります。
● カスタマイズ性が低い。シングルレーンのダウンリンクを備えたスイッチでは、各ポートが個別に構成されます。たとえば、個々のポートは 10G、25G、または 50G にすることができ、あらゆるタイプのトランシーバー、AOC または DAC を受け入れることができます。ブレークアウト モードの QSFP 専用ポートには、トランシーバまたはケーブルのすべてのインターフェイスが同じタイプであるグループ単位のアプローチが必要です。
